Phao báo mức nước ILMP5P và ILMP5

Phao báo mức nước, phao nhựa đo mức nước.

Có hai dạng phao nhựa khác nhau về cách lắp đặt nhưng nguyên tắc hoạt động vẫn như nhau.

Loại phao lắp thẳng đứng và phao lắp nằm ngang. Có thể đảo trạng thái NO hoặc NC bằng cách lắp phao ngược lại.

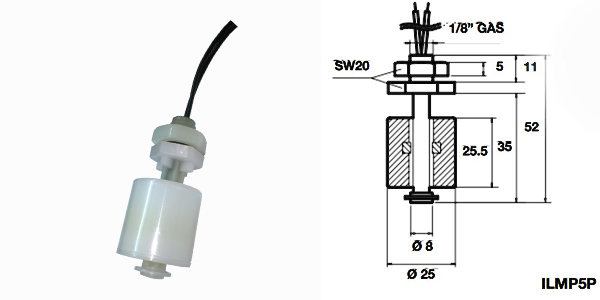

Phao báo mức nước model ILMP5P và ILMP5.

Ở hai model này đều có chức năng, hình dạng, kích thước như nhau. Nhưng đối với model ILMP5 thì cầu phao được thiết kế rỗng bên trong, nên có trọng lượng nhẹ hơn, được sử dụng cho các loại chất lỏng có lực căng thấp. Bù lại thì loại ILMP5P có giá thành rẻ hơn, có thể đáp ứng được đa số các môi trường dung dịch như nước, hóa chất, kiềm…

Phao được lắp theo phương thẳng đứng, có ren kết nối 1/8. Dây ra chỉ dài 30cm nên nếu lắp báo mức thấp dưới đáy bồn thì thường phải nối dây và luồng vào ống bắt ren ngay tại đầu phao

Phao báo mức nước, phao nhựa đo mức nước.

Thông số kỹ thuật Phao báo mức nước, phao nhựa đo mức nước.

• Vật liệu: non-toxic  polypropylene.
• Nhiệt độ: -20~80 độ C.
• Tiếp điểm: NO/NC – 240VAC/220VDC 0.5A.
• IP: 68 (cable output IP67).
• Cáp: 30Cm PVC.
• Áp suất: 2 bar.

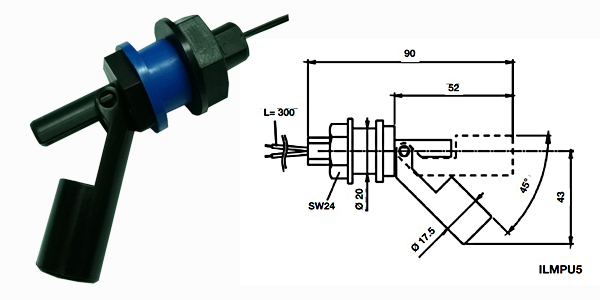

Phao báo mức nước model ILMPU5.

Lắp đặt theo phương ngang trên thành bồn. Nhờ vậy mà dây kết nối thường không tiếp xúc với dung dịch đo.

Phao được thiết kế có ron dày nên khi lắp vào thành bồn khó bị xì dung dịch ra bên ngoài, hoạt động với áp suất cao lên đến 2 bar.

Phao báo mức nước loại này hoạt động theo phương nằm ngang với tiếp điểm ngỏ ra 1 NO, có thể xoay phao theo chiều ngược lại để đảo lại tiếp điểm thành NC một cách dễ dàng khi cần.

Phao báo mức nước, phao nhựa đo mức nước.

Thông số kỹ thuật Phao báo mức nước, phao nhựa đo mức nước.

• Vật liệu: non-toxic  polypropylene.
• Nhiệt độ: -20~80 độ C.
• Tiếp điểm: NO/NC – 240VAC/220VDC 0.5A.
• IP: 68 (cable output IP67).
• Cáp: 300mm chất liệu PVC.
• Áp suất: 2 bar.

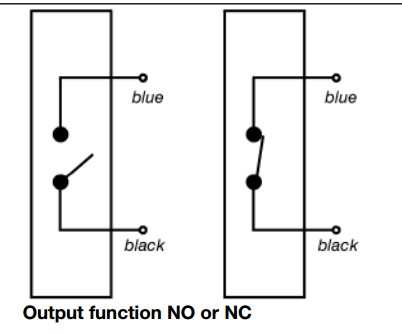

Dạng tiếp điểm của Phao báo mức nước, phao nhựa đo mức nước.

Phao báo mức nước có ngõ ra một tiếp điểm nên có thể sử dụng hầu hết các dạng điện áp từ AC đến DC, từ các điện áp thấp đến các điện áp cao.

Phao báo mức dầu thay đổi tiếp điểm phao bằng cách lắp phao ngược lại.

Tiếp điểm của phao báo mức.

Các loại phao bao mức nước khác, phao inox.

Phao báo mức nước  inox được sử dụng nhiều trong môi trường thực phẩm, nguyên lý hoạt động cũng giống như phao nhựa. Đặc biệt phao inox có khả năng chịu nhiệt cao hơn. Nhiệt độ hoạt động có thể hơn 100 độ C.

Nhờ khả năng chịu nhiệt cao nên phao inox thường sử dụng nhiều trong các báo mức các bồn nước đun sôi tạo độ ẩm thông qua các điện trở.

Phao inox ngoài khả năng chịu nhiệt cao thì còn có thể hoạt động trong môi trường áp suất rất cao, có thể lên đến 10bar

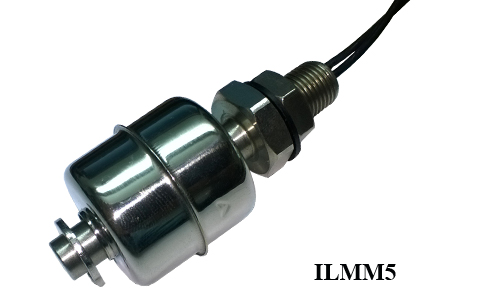

Phao model: ILMM5.

Nhiệt độ: -25 – 120 độ C.

Inox 304.

Tài liệu đính kèm: Download.

Phao báo mức nước ILMM5.

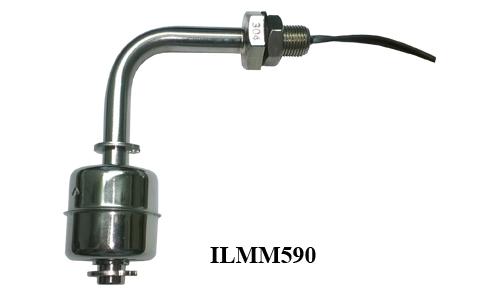

Model phao: ILMM590.

Phao báo mức dầu loại inox cũng giống như phao nhựa, phao inox cũng có loại phao cong lắp theo phương nằm ngang

Có chiều dài phao là 75mm, và cầu phao có đường kính là phi 28mm, ren kết nối 1/8.

Loại phao cong 90 độ, lắp theo phương ngang.

– Nhiệt độ: 120 độ C.

– inox 304.

Tài liệu đính kèm: Download.

Phao báo mức nước ILMM590.

Model phao: ILM.2.

Phao báo mức nước loại ILM.2 được thiết kế có kích thước lớn, cầu phao có đường kính 53mm, Thân và cầu phao được làm bằng inox 316.

Phao có thể hoạt động trong môi trường áp suất lớn. Ngõ ra với tiếp điểm lớn hơn so với các loại phao khác, lên đến 3A với điện áp hoạt động 250VAC.

Nhiệt độ: -25 – 120 độ C.

IP: 67.

Áp suất: 20 Bar.

Tài liệu đính kèm: Download.

Phao báo mức nước ILM.2.

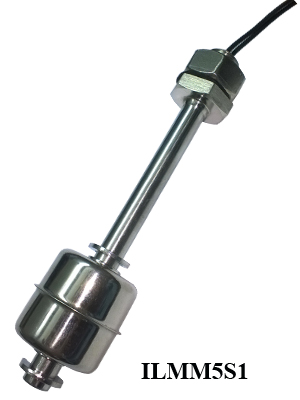

Model phao: ILMM5S1.

Phao báo mức nước có thân được thiết kế dài hơn so với các loại phao khác, toàn bộ kích thước dài 115mm, kết nối ren 1/8, với chất liệu phao inox 316, thích hợp trong môi trường hóa chất, thực phẩm, sữa, nước giải khát…

Nhiệt độ: -25 – 120 độ C.

Inox 316.

IP: 67.

Áp suất: 20 Bar

Đường kính phao: 28mm.

Dây cáp: XLPE 0.3m.

Tài liệu đính kèm: Cùng tài liệu với phao ILMM5.

Phao báo mức nước ILMM5S1.
